專注地坪施工十年環(huán)保無塵地坪倡導(dǎo)者

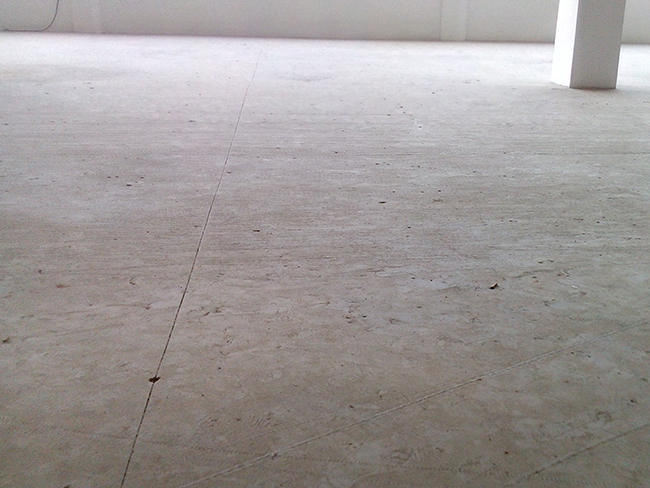

     混凝土地面起砂處理：混凝土地面起砂的處理是很多地面問題常見的一種.

一、普通水泥混凝土路面即使標號達到C30水平，一樣也經(jīng)常出現(xiàn)表面起灰甚至起砂的現(xiàn)象。這是由多種可能存在的原因造成的：自拌的混凝土可能是因為水泥質(zhì)量不 合格、砂石含泥量大、施工工藝不當、養(yǎng)護不及時或是過早啟用造成的；如果使用的是商品混凝土澆筑的路面出現(xiàn)起灰起砂，最常見的原因是沒有使用道路混凝土， 普通混凝土粉煤灰用量過多造成的，這種路面的抗壓強度一般都能達到設(shè)計要求，只是表面硬度和耐磨性這兩個指標較低。而水泥混凝土路面起灰起砂的最直接原因 是耐磨性不夠造成的，因此，提高起灰水泥混凝土路面的耐磨性，可以阻止水泥混凝土路面起灰起砂的情況進一步惡化。


         威爾固混凝土密封固化劑是一種活性的無色透明化學(xué)水性制劑，由無機物、化學(xué)活性物質(zhì)和絡(luò)合物組成采用 獨特配方，使用方便、無毒、不燃,可使混凝土表面的吸附性降低，防塵以及堅硬耐磨。其工作原理是與混凝土中大量的半水化水泥，游離石灰，鈣發(fā)生化學(xué)反應(yīng) （持續(xù)反應(yīng)時間約為60-90天），形成一種永久性凝膠，該凝膠可在處理過的混凝土內(nèi)部結(jié)晶成堅硬耐磨組織。從而得到一個無塵、致密的整體。

           混凝土密封固化劑的施工工藝非常簡單，綜合成本很低，處理后的路面不會改變外觀效果，也不會影響原混凝土路面的固有性能，某些性能，如耐溫、抗?jié)B、抗老化等性能甚至更優(yōu)。


二、通過混凝土路面、地面等“起粉”層的對比的檢驗，分析了造成混凝土表面“起粉” “起砂”的原因，并從混凝土強度、水泥、砂石等原材料、混凝土配合比設(shè)計及施工養(yǎng)護等角度提出了預(yù)防或減少混凝土表面“起粉” “起皮”或“露砂”的技術(shù)措施。 路面、地面、樓面等混凝土工程要求其平整、美觀、耐磨，而且不起灰、不跑砂。但實際上許多地面工程常會出現(xiàn)表面“起粉”、“起皮”或“露砂”等現(xiàn)象。雖然混凝土表面的“起粉”、“起皮”或“露砂”并不影響其抗壓強度等級，但會影響混凝土路面、地坪或樓面的美觀性、耐磨性、抗?jié)B性等。引起用戶投訴，施工單位和水泥企業(yè)互相扯皮 ，對工程交付有較大影響。


威爾固地坪投資有專業(yè)加固材料廠、水玻璃廠、混凝土外加劑廠。主要產(chǎn)品有高強無收縮灌漿料、二次灌漿料以及工程道路搶修材料、混凝土養(yǎng)護劑、混凝土界面劑等特種建材，建筑加固材料。集生產(chǎn)銷售為一體并且對特種工程材料的應(yīng)用提供技術(shù)服務(wù)、技術(shù)咨詢、工程施工指導(dǎo)服務(wù)。同時承接各種特種工程的施工。公司十分重視人才的培養(yǎng)和企業(yè)文化建設(shè)，水泥路面起砂，堅持用企業(yè)文化提升企業(yè)核心競爭力，使企業(yè)在發(fā)展中樹立起良好的社會形象，河南威爾固地坪材料有限公司的不斷創(chuàng)新也使企業(yè)成為行業(yè)的一個標志。

水泥砂漿地面起砂預(yù)防措施：

1、嚴格控制水灰比 嚴格控制水灰比是防止起砂的重要技術(shù)措施，在工程施工過程中主要按砂漿的稠度來控制水灰比的大小。用于地面面層的水泥砂漿的稠度，一般不應(yīng)大于35mm，用于混凝土和細石混凝土鋪設(shè)地面時的坍落度，一般不應(yīng)大于30mm。混凝土面層宜用平板式振搗器振實，細石混凝土宜用輥子輥壓，或用木抹子拍打，使其表面泛漿，以保證面層的強度和密實度。

2、掌握好壓光時機 水泥砂漿地面的壓光一般應(yīng)不少于三遍。壓光應(yīng)在面層鋪設(shè)后立即進行，先用木抹子均勻地搓壓一遍，使面層材料均勻、緊密、平整，以表面不出現(xiàn)水面為宜。第二遍壓光應(yīng)在水泥初凝后、終凝前進行，將表面壓實、平整。第三遍壓光也應(yīng)在水泥終凝前進行，主要是消除抹痕和閉塞細毛孔，進一步將表面壓實、壓光滑。

3、進行充分的養(yǎng)護 水泥砂漿地面壓光后，在常溫情況下，24小時后開始澆水養(yǎng)護，或用草墊、鋸末、麻袋等覆蓋后灑水養(yǎng)護，有條件時也可采用蓄水養(yǎng)護。采用普通硅酸鹽水泥的地面，連續(xù)養(yǎng)護時間不得少于7天;采用礦渣水泥的地面，連續(xù)養(yǎng)護時間不得少于10天。

4、合理安排施工工序 水泥砂漿地面的施工應(yīng)盡量安排在墻面、頂棚的粉刷等裝飾工程完工后進行，這樣安排施工流向，不僅可以避免地面過早上人，而且可以避免對地面面層產(chǎn)生污染和損壞。如果必須安排在其它裝飾工程前進行，應(yīng)采取有效的保護措施。

5、防止地面早期受凍 水泥砂漿和混凝土早期受凍，對其強度降低最為嚴重。在低溫條件下施工水泥地面，水泥路面起砂，應(yīng)采取措施防止早期受凍。在施工水泥地面前，應(yīng)將門窗玻璃安裝好或設(shè)置供暖設(shè)備，以保證施工溫度在5℃以上。


   為了支持農(nóng)村公路建設(shè)養(yǎng)護，水泥路面起砂，針對市縣農(nóng)村公路建設(shè)中路面出現(xiàn)裂縫的有關(guān)修復(fù)問題，威爾固地坪材料有限公司為之提供了有效的科學(xué)養(yǎng)護和修補實施方案。那么，地面從裂縫問題出現(xiàn)的原因是什么呢？威爾固地坪為您專業(yè)講述。





   威爾固為大家分享混凝土路面裂縫的形成及修補：


1．切縫不及時。應(yīng)力集中處就是裂縫出現(xiàn)處，也是結(jié)構(gòu)的薄弱部位。目前廣泛采用的切縫工藝就是使砼板塊斷面減少，制造人為的薄弱部位，把應(yīng)力集 中引導(dǎo)至切縫處的斷面上，形成規(guī)則的裂縫。因此切縫不及時，應(yīng)力集中就會發(fā)生在砼板塊的薄弱部位，這樣出現(xiàn)的裂縫必然是不規(guī)則的。


2．配合比不確立。水灰比的大小與砼的強度有關(guān)，也與干縮裂縫有關(guān)。水多，砼的干縮性就大，水泥量多，則塑性變形就大。骨料含泥量大，骨料表面 形成泥漿薄膜的顆粒就多，骨料與水泥石間的膠結(jié)力就會降低，砼內(nèi)部的薄弱部位就增多。配料不準，生產(chǎn)出的砼強度就不均勻，強度弱區(qū)應(yīng)力就容易集中。這些都 使砼產(chǎn)生早期裂縫的機率增大。


3．氣溫條件。氣溫的急劇變化，晝夜溫差大，或因大風(fēng)造成急劇冷縮或干縮，加快了應(yīng)力集中的速度，加劇了砼早期裂縫的形成。特別是北方地區(qū)，砼路面一般都在夏季施工，白天氣溫很高，夜間氣溫較低，溫差大使砼收縮不均，當這種收縮受到約束時，砼路面就會開裂。


4．養(yǎng)生問題。水泥砼的養(yǎng)生，是保證砼質(zhì)量的重要工序之一。如果養(yǎng)生不及時，會出現(xiàn)砼表面水分蒸發(fā)過快，形成干縮裂縫。


5施工組織的不連續(xù)。在澆筑砼過程中，因停電、機械故障、休息停拌等因素，使之不能連續(xù)作業(yè)。已澆砼的接茬面出現(xiàn)初凝，再澆砼時，先澆砼與后澆砼之間就會出現(xiàn)一個人為的薄弱面，引起應(yīng)力集中，形成一條不規(guī)則的裂縫。
